Une maquette industrielle, un diorama ou un démonstrateur permet de présenter un projet, d’expliquer un fonctionnement, de valoriser une solution ou de rendre une idée plus facile à comprendre.
Les choix techniques dépendent du contexte, du niveau de détail attendu, des éléments à manipuler, du format et des déplacements prévus.
L’impression 3D permet de donner forme avec précision aux différents éléments du projet. Le travail se poursuit ensuite en atelier avec l’assemblage, la préparation des surfaces, la peinture, les décors, l’intégration de composants ainsi que les solutions de protection et de transport.
Ces étapes sont adaptées à l’utilisation prévue du support. Une maquette destinée à une présentation commerciale, un démonstrateur pédagogique manipulé par le public ou un modèle amené à voyager ne répondent pas aux mêmes contraintes.
Qu’il s’agisse d’une petite maquette ou d’une réalisation de grand format composée de plusieurs modules, les dimensions, les éléments démontables, les conditions d’installation et le transport influencent directement les choix de conception, de fabrication et de finition.
La réalisation d’une maquette demande donc de coordonner plusieurs étapes, de la conception aux finitions, en passant par la fabrication, l’assemblage et, selon les besoins, l’électronique, les essais ou les solutions de protection.
Plus les informations sont transmises tôt, plus il est facile d’organiser le travail, d’anticiper les contraintes et de maîtriser le résultat final.
Concevoir une maquette à partir du cahier des charges
Le travail commence par une bonne compréhension du projet et de son contexte de présentation.
Le format souhaité, le niveau de détail, la distance d’observation, les éléments manipulables, la fréquence des déplacements, les conditions d’exposition ou les contraintes de transport permettent d’orienter les choix techniques dès le départ.

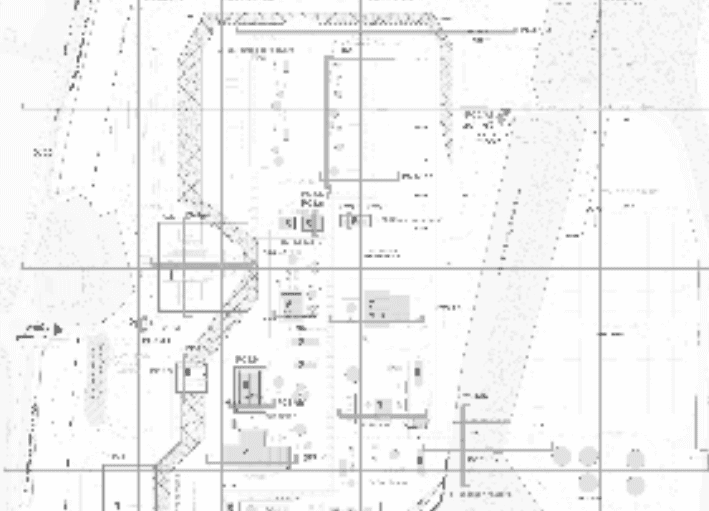

Le projet peut partir de fichiers 3D existants, de plans, de croquis, de photographies, de références visuelles ou d’une première idée à développer.
Réunir ces éléments dès que possible, avec les dimensions et les références graphiques disponibles, facilite la préparation et l’enchaînement des différentes étapes du projet.
Notre bureau d’études accompagne cette phase en lien avec notre équipe de maquettistes afin de déterminer les solutions les plus adaptées à la réalisation.
Les échanges se poursuivent tout au long du projet selon les besoins. Par téléphone, en visioconférence, par mail ou grâce au partage de fichiers et de photographies, il est possible de valider les choix, d’apporter des précisions et de faire évoluer certains éléments au fur et à mesure.
La conception peut ainsi intégrer très tôt les besoins liés à l’assemblage, aux finitions, à l’éclairage, à la manipulation ou au transport.
Préparer les fichiers pour la fabrication de la maquette

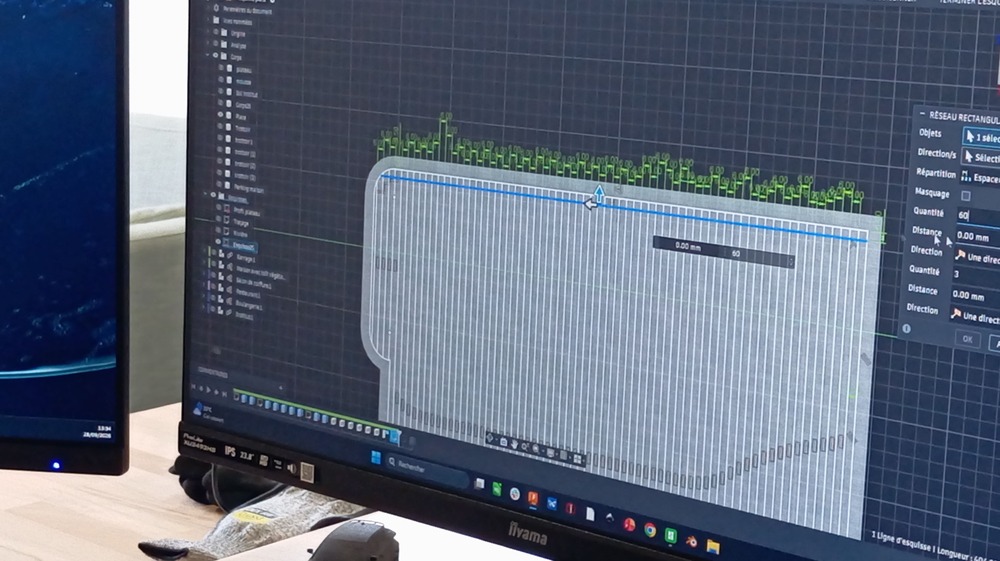

La modélisation permet de définir la géométrie de la maquette tout en préparant les différentes opérations qui suivront.
Les fichiers peuvent être adaptés ou créés en anticipant les assemblages, les systèmes de fixation, les passages de câbles, les zones démontables, les éléments fragiles ou encore les épaisseurs liées à l’apprêt et à la peinture.
Une maquette destinée à être manipulée régulièrement pourra par exemple intégrer des systèmes de fixation spécifiques ou des parties facilement démontables.
Pour un démonstrateur lumineux, il faut également prévoir les emplacements des composants et les passages nécessaires avant la fabrication.
Cette préparation facilite ensuite le travail en atelier et permet d’anticiper la manière dont le support sera assemblé, manipulé et entretenu.
Prototypage et validation
Selon les besoins du projet, certaines pièces ou certains principes peuvent faire l’objet d’un prototype ou d’un essai avant d’être intégrés à la maquette.
Cette étape peut permettre de vérifier un volume, un encombrement, un assemblage, une zone manipulable, un passage de câble, un système de fixation ou l’intégration d’un élément particulier.
Le niveau de finition dépend alors de ce que l’essai doit permettre de valider. Il peut s’agir d’une simple validation de forme, d’un test d’ajustement ou d’un rendu plus abouti destiné à être présenté à différents interlocuteurs.
L’impression 3D facilite ces validations ponctuelles en permettant de passer rapidement du fichier numérique à une pièce physique et de faire évoluer la conception au fil des retours.

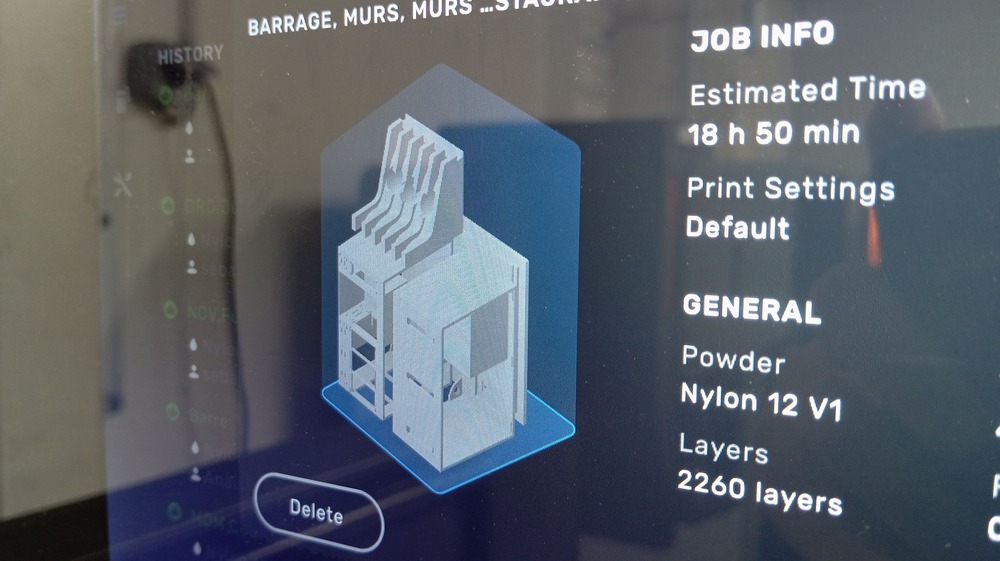

Choix des technologies d’impression 3D adaptées à la maquette
La taille des pièces, leur niveau de détail, la résistance attendue, leur position dans la maquette ou la fréquence des manipulations peuvent orienter le choix du procédé de fabrication.
Une structure de grande dimension, une petite pièce très détaillée, une partie transparente ou un élément manipulé régulièrement peuvent ainsi être réalisés avec des technologies et des matériaux différents.
Plusieurs procédés de fabrication peuvent être associés au sein d’un même projet afin de tirer parti des avantages de chacun.

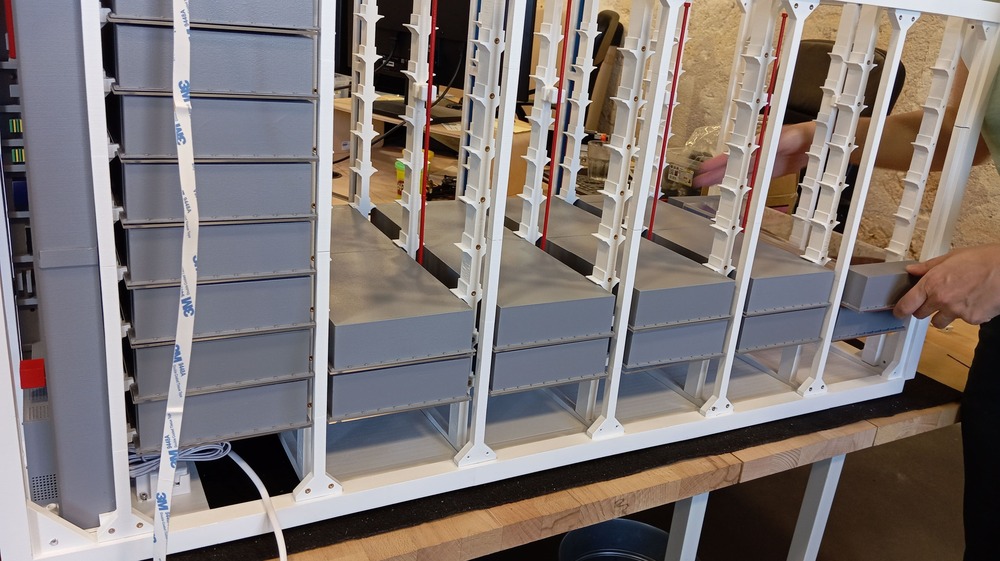

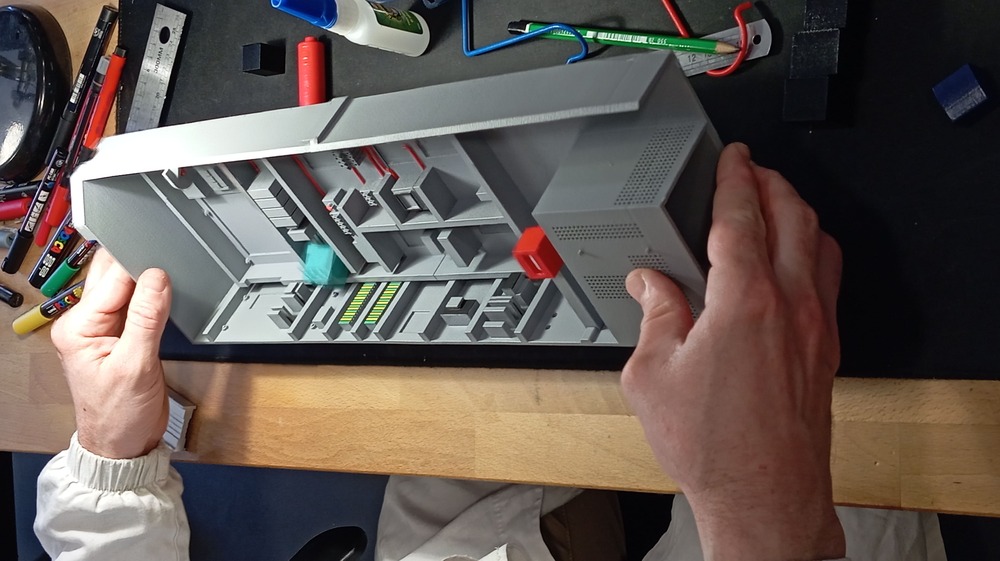

Assemblage et montage d’une maquette sur mesure
Une maquette ou un démonstrateur peut réunir de nombreuses pièces de nature différente.

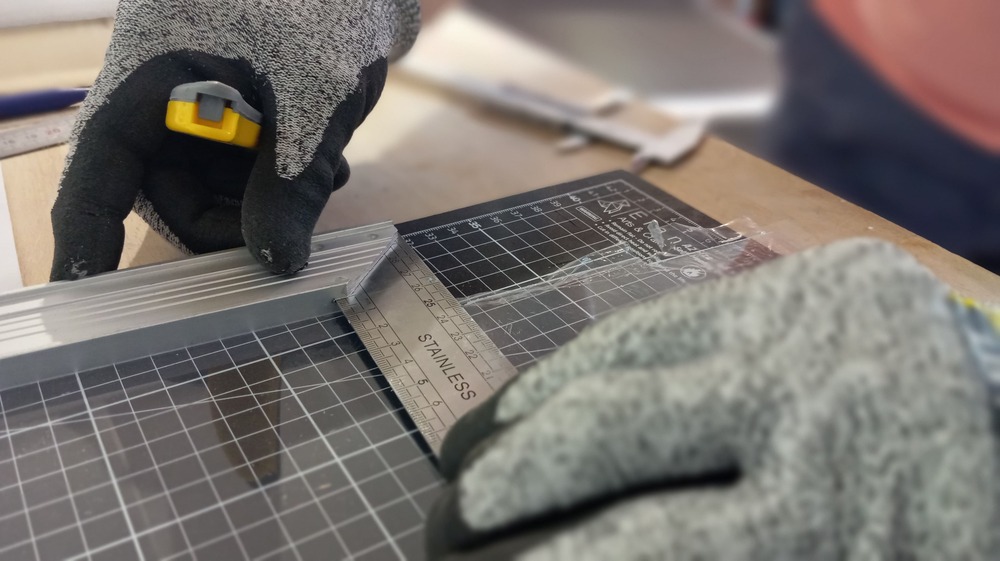

Éléments imprimés en 3D, supports découpés, parties transparentes, plaques, logos, décors ou composants électriques doivent s’intégrer correctement une fois assemblés.
Le montage demande de prévoir les points de contact, les systèmes de fixation, les zones de collage, les emboîtements et les jonctions tout en conservant un accès aux éléments qui devront éventuellement rester démontables.
Les alignements nécessitent également une attention particulière. Certaines jonctions deviennent très visibles après la mise en peinture, notamment lorsque plusieurs surfaces doivent former un ensemble continu.
Lorsque la maquette doit voyager ou être installée régulièrement, certaines parties peuvent être prévues pour être retirées pendant le transport puis repositionnées facilement lors de la présentation.
Le travail du maquettiste apporte aussi une dimension artisanale à la réalisation d’une maquette industrielle ou d’un démonstrateur. Selon sa fonction, chaque élément peut nécessiter des ajustements, du collage, du câblage, de la soudure, des reprises ou des tests manuels pour obtenir un résultat fiable, soigné et adapté aux contraintes réelles de présentation.
Le lien direct entre notre bureau d’études et notre atelier permet d’ajuster certains choix de conception au fil de la réalisation lorsque les contraintes de montage ou de finition le nécessitent.
Post traitement et finitions des pièces imprimées en 3D

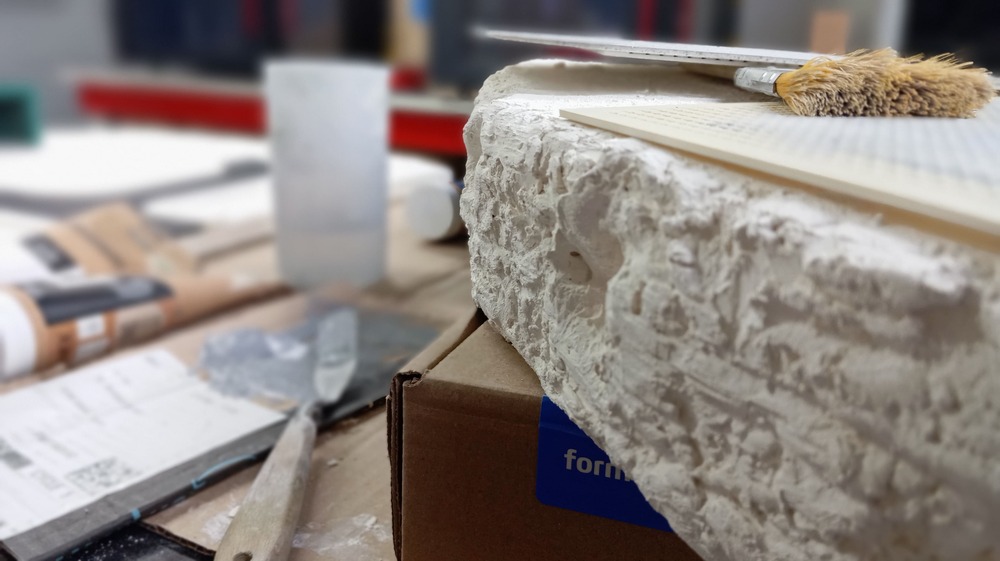

La préparation des surfaces joue directement sur l’aspect final de la maquette. Selon les pièces, les technologies utilisées et le résultat recherché, plusieurs opérations peuvent être nécessaires, notamment le ponçage, le sablage, l’application d’un apprêt, la peinture, la colorisation ou le vernis.
Ces étapes favorisent l’adhérence des couches suivantes, atténuent certaines traces liées aux procédés de fabrication et permettent d’homogénéiser l’aspect des éléments réalisés avec différentes technologies.

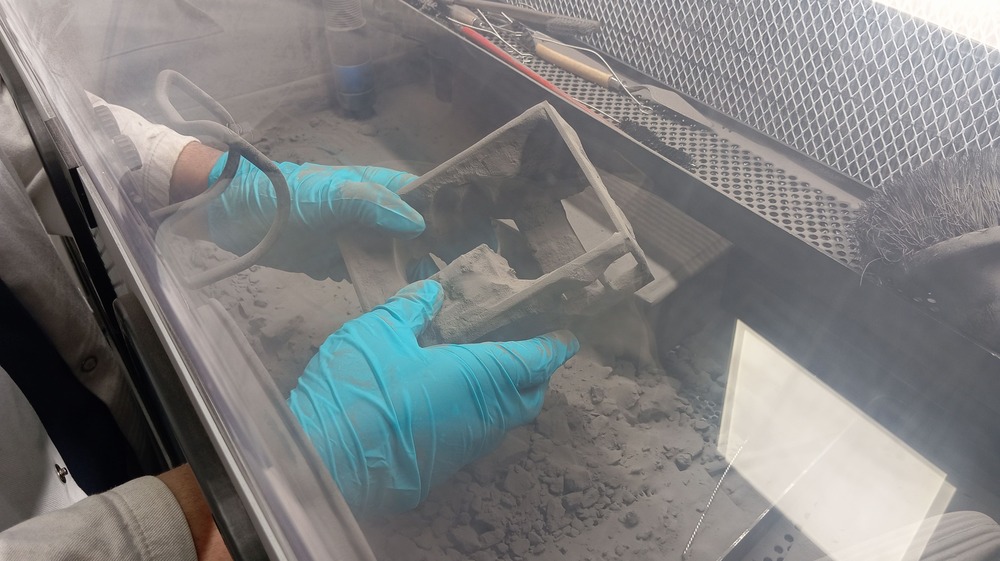

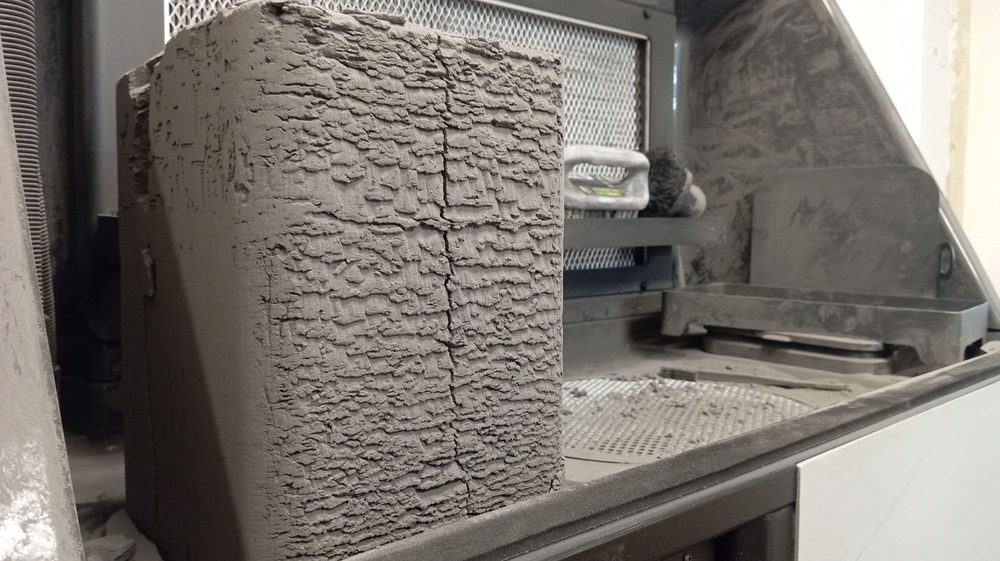

Une pièce issue du dépôt de fil, un élément en résine, une pièce réalisée par frittage de poudre ou un support transparent présentent des états de surface différents et demandent donc une préparation adaptée.
Le niveau de traitement varie également selon la fonction de la pièce. Une façade très visible, une structure interne, un élément manipulé ou une zone destinée à recevoir un marquage ne nécessitent pas forcément le même travail.
Respect de l’image de marque
Une maquette peut également devenir un véritable support de communication.

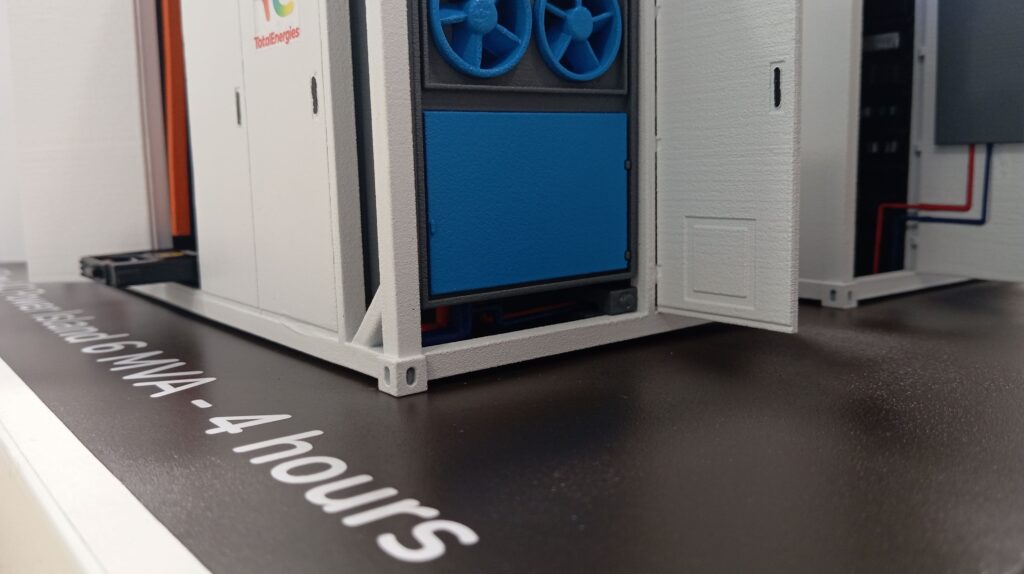

La mise en peinture, les logos, les lettrages, les pictogrammes, les plaques signalétiques, les habillages graphiques ou encore les éléments en aluminium brossé permettent de reprendre l’univers visuel d’une entreprise, d’une marque ou d’un projet.
Selon les besoins, les couleurs peuvent être adaptées à une charte graphique ou définies à partir de références spécifiques comme des teintes RAL ou Pantone.
La couleur peut aussi aider à distinguer plusieurs zones, matérialiser un parcours, identifier différentes fonctions ou attirer l’attention sur un élément précis.
Lors d’une réunion, d’un salon ou d’une démonstration, ces repères accompagnent le discours et aident à repérer rapidement les éléments importants de la maquette.
Décors et mise en scène de maquettes et dioramas
Le décor permet de replacer le projet dans son environnement.

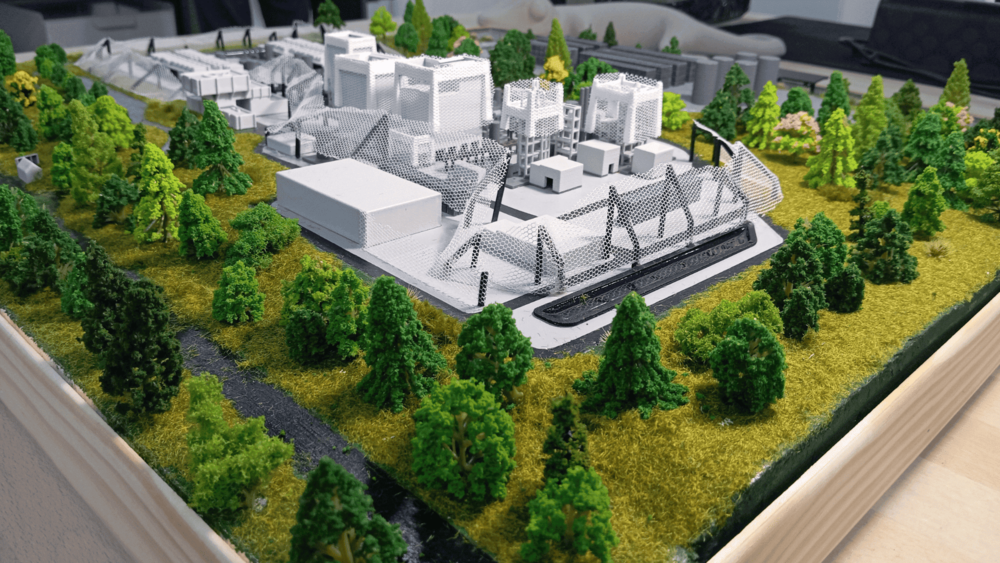

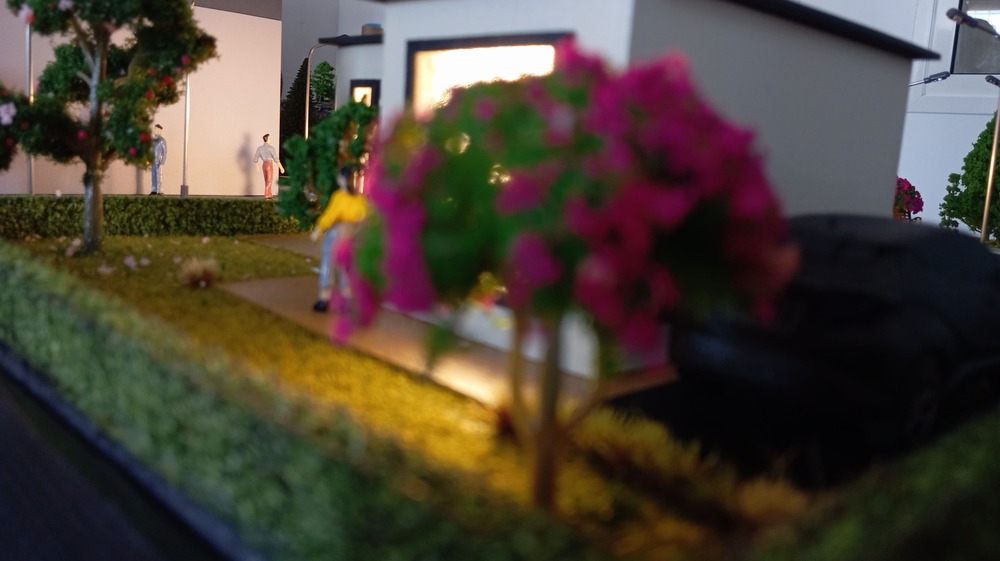

Végétalisation, figurines, véhicules, textures, voies de circulation, éléments paysagers ou mobilier apportent immédiatement des repères d’échelle.
Dans une maquette industrielle, architecturale, territoriale ou un diorama, ces éléments peuvent également aider à comprendre l’implantation d’un site, ses volumes, ses accès ou les relations entre différentes zones.
Un simple véhicule, une figurine ou un arbre suffit parfois à donner une idée concrète des dimensions réelles d’un bâtiment ou d’un équipement.
Le décor et son niveau de détail participent ainsi à la compréhension du projet tout en renforçant la qualité de présentation de l’ensemble.
Résine, transparence et effets d’eau pour les maquettes
Certains projets nécessitent des zones transparentes ou translucides, la représentation d’un liquide, d’un bassin ou d’un environnement marin, ou encore un effet de profondeur particulier.
La coulée de résine permet de créer ces effets, mais aussi d’obtenir des volumes colorés ou d’intégrer certains éléments directement dans la matière.
Sa mise en œuvre demande de prendre en compte l’épaisseur, la teinte, le résultat recherché, le temps de polymérisation et l’intégration avec les autres éléments du décor.
Certaines zones doivent être préparées ou protégées avant la coulée, tandis que les étapes suivantes doivent attendre la polymérisation complète de la résine.

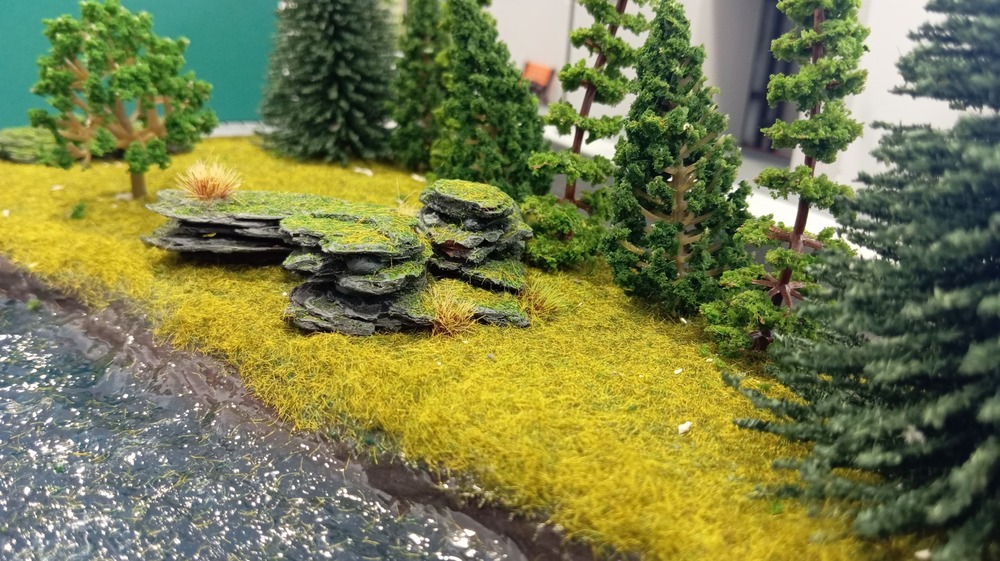

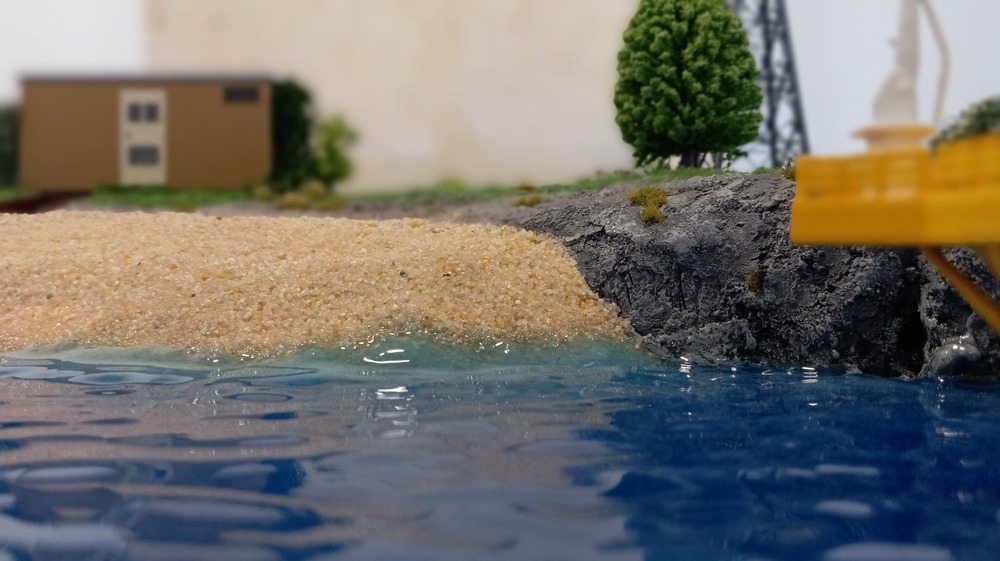

Cette technique peut par exemple servir à représenter un plan d’eau ou un environnement marin, tout en apportant davantage de profondeur et de réalisme à l’ensemble.
Maquette et démonstrateur interactif
Certains démonstrateurs intègrent également une dimension interactive.

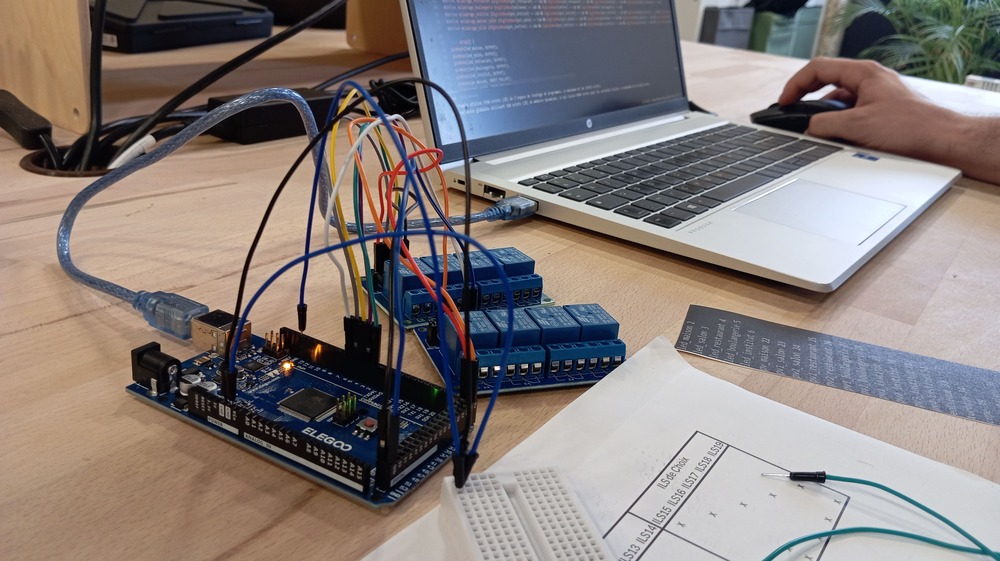

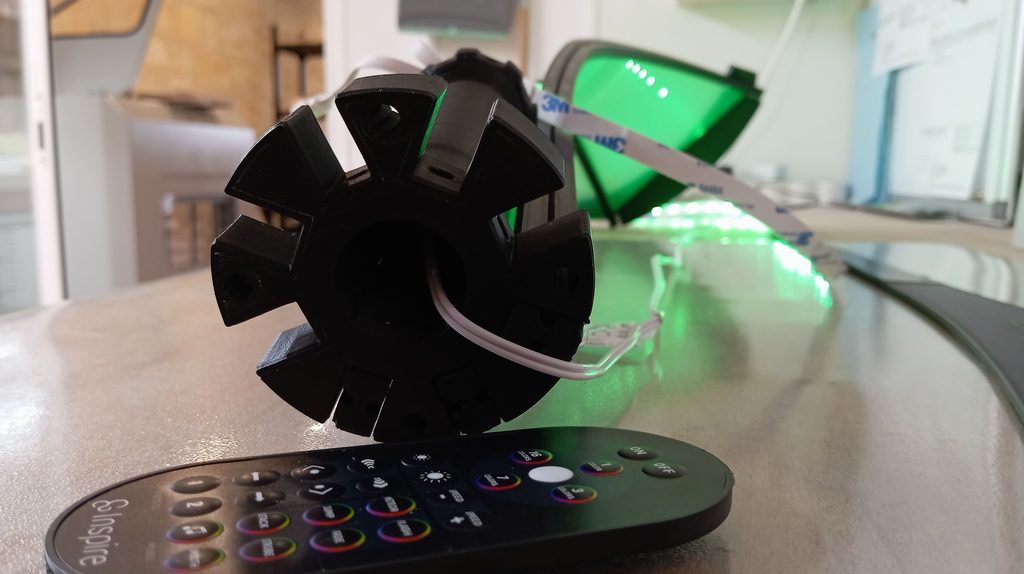

Éclairage LED, boutons, télécommandes, rétroéclairage, éléments motorisés ou systèmes déclenchés par la manipulation peuvent aider à expliquer plus facilement un fonctionnement.
Selon le fonctionnement recherché, certains démonstrateurs peuvent aussi intégrer des aimants, des ILS, des cartes électroniques ou des éléments programmés. Ces choix demandent d’anticiper les raccordements, les essais, les réglages et les validations avant l’intégration définitive dans la maquette.
Le déplacement ou le positionnement d’un élément peut par exemple déclencher l’éclairage d’une zone précise afin de montrer une fonction, un parcours ou une relation entre différents composants.
L’utilisateur peut ainsi agir directement sur la maquette et observer le résultat de sa manipulation. Ce type d’interaction est particulièrement intéressant pour les démonstrateurs pédagogiques ou techniques, lorsqu’il faut expliquer un processus, un équipement ou les relations entre plusieurs composants.

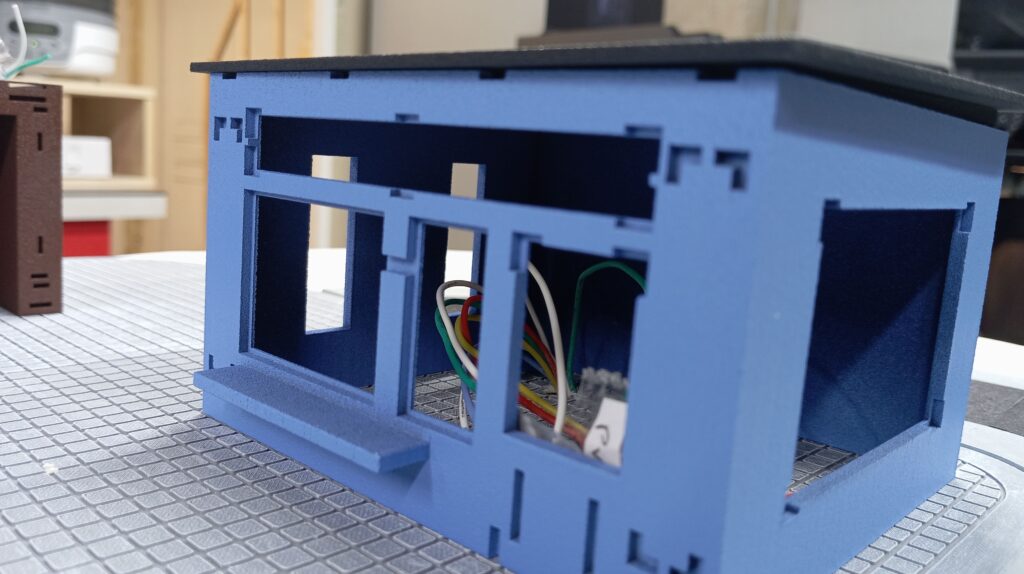

L’intégration technique se prépare dès la conception avec les passages de câbles, l’alimentation, les emplacements des composants, les accès nécessaires à la maintenance et la manière dont la lumière sera diffusée.
Un éclairage direct, une lumière diffusée derrière une surface ou un élément qui s’allume au moment d’une manipulation ne produisent pas le même effet et peuvent répondre à des objectifs de présentation différents.
L’interactivité est ainsi conçue selon le message ou le fonctionnement que le démonstrateur doit mettre en évidence.
Protéger une maquette pour l’exposition et la manipulation
Une maquette professionnelle peut être exposée pendant plusieurs mois, manipulée régulièrement ou installée dans des environnements très différents.
Selon le projet, une cloche transparente, un socle spécifique ou d’autres solutions de protection peuvent être intégrés à l’ensemble.

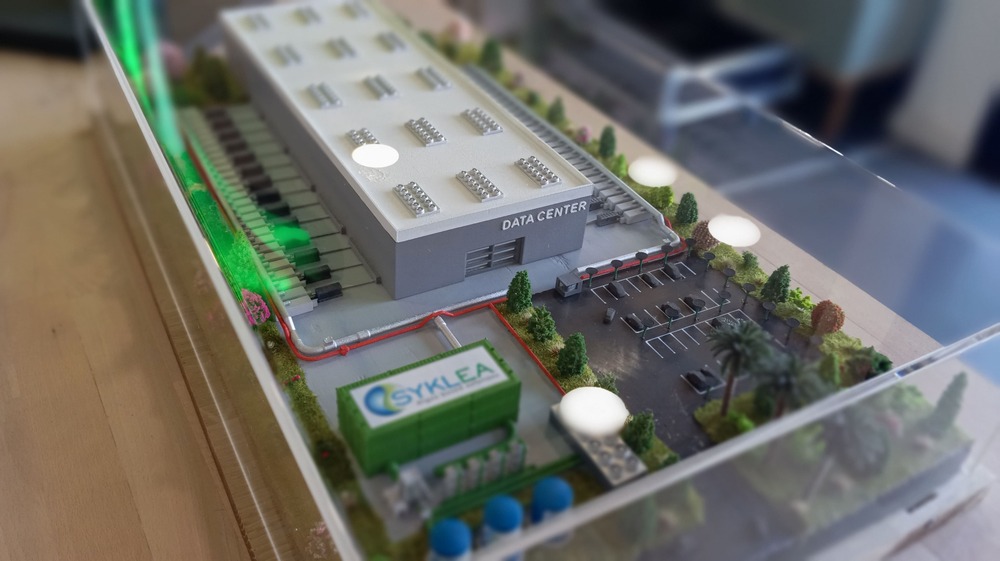

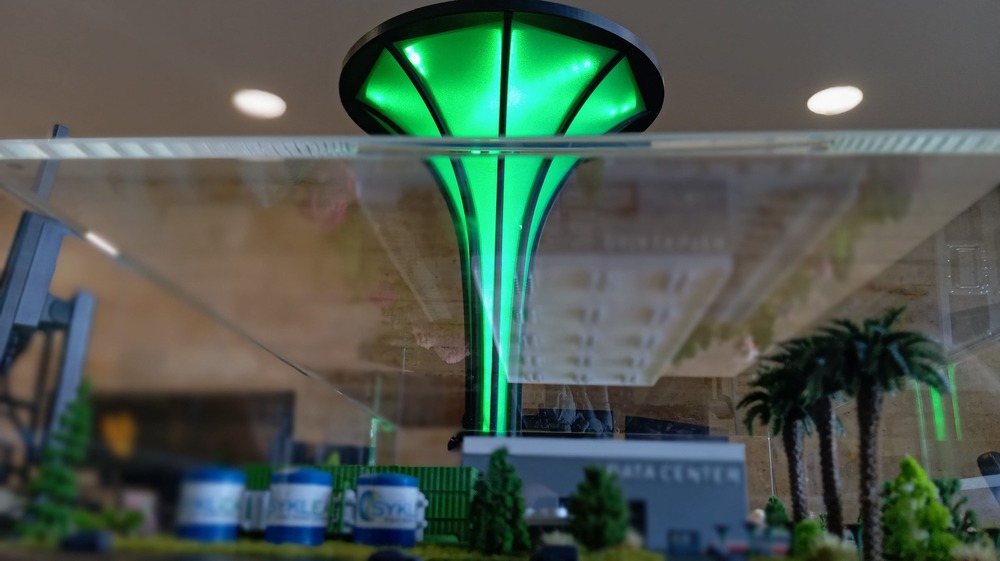

Une cloche en plexiglas permet par exemple de protéger la réalisation de la poussière et des manipulations directes tout en conservant une vue complète sur la maquette.
La manière de fixer ou de retirer cette protection peut être adaptée aux conditions de présentation.
Une maquette qui reste sous protection en permanence ne nécessite pas le même système qu’un démonstrateur dont la cloche doit être retirée régulièrement pour permettre les manipulations.
Transport de maquettes et flight cases sur mesure
Les maquettes réalisées dans notre atelier à Bordeaux sont souvent amenées à voyager pour des salons professionnels, des rendez-vous clients, des présentations internes, des expositions ou d’autres événements, en France comme à l’international.

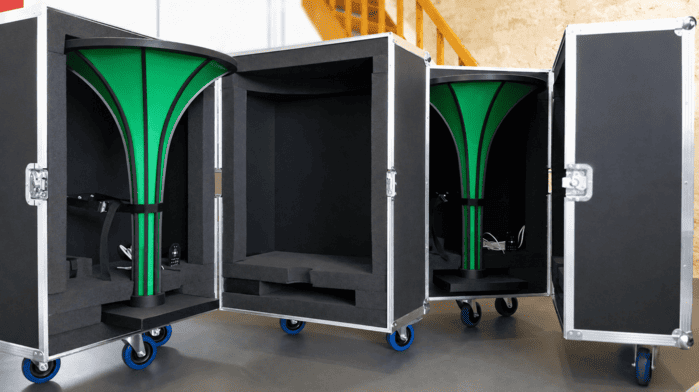

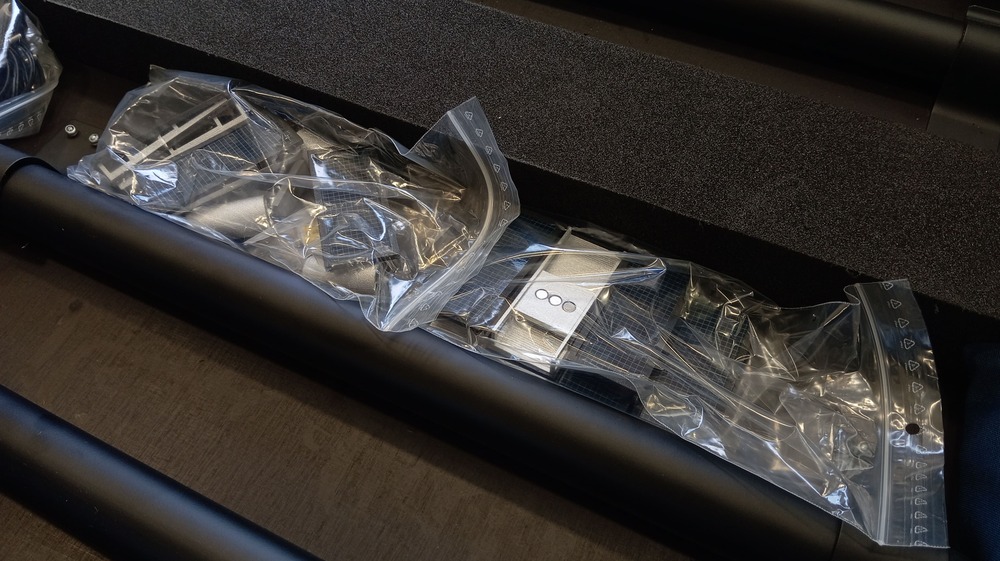

Un flight case réalisé sur mesure par notre équipe peut intégrer des calages adaptés aux formes de la maquette, des compartiments pour ses accessoires ainsi que les renforts, poignées ou roulettes nécessaires à sa manipulation.
Les zones les plus fragiles peuvent disposer de logements spécifiques et certains éléments peuvent être transportés séparément afin de limiter les contraintes pendant les déplacements.
Sur certains projets, le flight case peut également servir de support de présentation une fois la maquette sortie de sa caisse. Le caisson peut ensuite être habillé d’une nappe ou d’un élément graphique reprenant l’identité visuelle de l’entreprise.
Cette solution limite le matériel supplémentaire à prévoir et facilite l’installation lors d’un salon, d’une exposition ou d’une présentation.

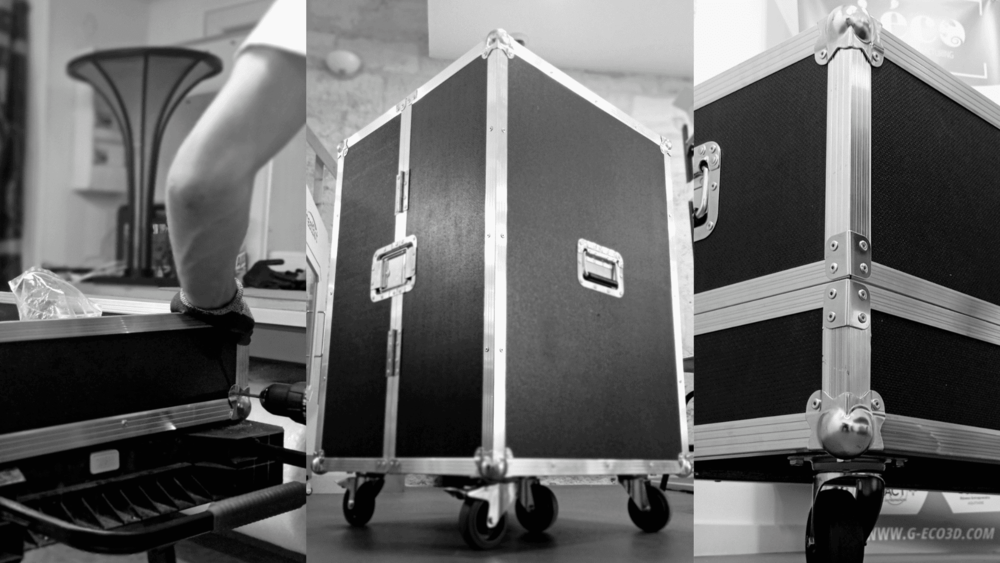

Flight case sur mesure pour le transport de maquettes
Installation et montage sur le lieu de présentation
Lorsqu’une maquette est amenée à être installée dans plusieurs lieux, son montage doit rester simple et pratique.
Des éléments repérés, des connexions accessibles, des pièces démontables ou un rangement défini pour chaque accessoire facilitent l’installation après le transport.
Pour les réalisations de grand format, la maquette peut aussi être conçue en plusieurs modules. Cette approche facilite la fabrication et le transport, tout en permettant de tenir compte des accès au lieu d’exposition et de simplifier le réassemblage sur place.
Lorsque cela est nécessaire, nous pouvons également fournir un guide d’installation, de manipulation ou d’utilisation de la maquette. Ce document permet de faciliter le montage, le transport, la prise en main et, dans le cas d’un démonstrateur interactif, l’utilisation des différents éléments intégrés.
Un projet de maquette, de diorama ou de démonstrateur ?
Pour amorcer l’étude, quelques informations suffisent généralement, notamment l’objectif du projet, le contexte dans lequel il sera présenté, les dimensions approximatives, le délai souhaité et les éléments déjà disponibles.
À partir de ces éléments, nous pouvons échanger sur la faisabilité, envisager de premières pistes de réalisation et préciser les informations nécessaires pour faire avancer le projet.
